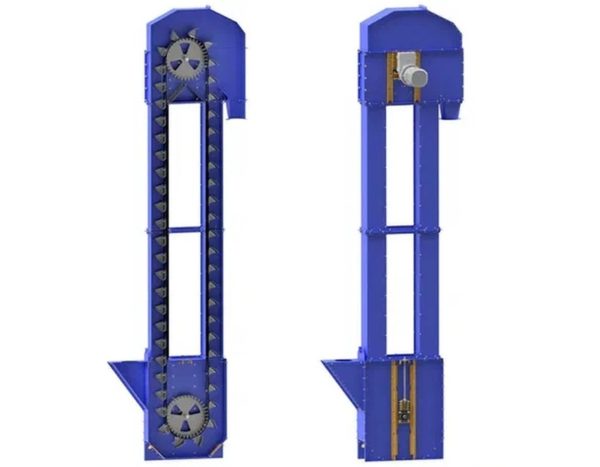

Нория зерновая ковшовая Н 100-М3

Нория зерновая ковшовая Н-100-М3 — это оборудование для вертикального подъёма сыпучих материалов (зерна, комбикормов, семян и др.). Используется на мукомольных, комбикормовых и хлебоприёмных предприятиях.

Категории: , Метка: Бренд:

Описание

Нория зерновая ковшовая Н‑100‑М3: назначение, устройство и характеристики

Нория зерновая ковшовая модели Н‑100‑М3 — промышленное оборудование для вертикальной транспортировки сыпучих материалов (в первую очередь зерна и продуктов его переработки). Отличается высокой производительностью и надёжностью, подходит для установки на открытом воздухе без дополнительной защиты от осадков.

Назначение

Нория предназначена для непрерывной вертикальной подачи:

  • зерна различных культур (пшеницы, ячменя, кукурузы, ржи и т. д.) с влажностью до 11 % и засоренностью до 10 %;
  • семян масличных и бобовых культур;
  • комбикормов и гранулированных кормов;
  • круп и продуктов переработки зерна;
  • других сыпучих материалов, требующих бережного обращения.

Модель Н‑100‑М3 активно используется на:

  • элеваторах и зернохранилищах;
  • мукомольных заводах;
  • хлебоприёмных пунктах (ХПП);
  • зерноочистительных и зерносушильных комплексах;
  • комбикормовых предприятиях;
  • сельскохозяйственных фермах и агропромышленных комплексах.

Устройство

Основные узлы нории:

  • приводная станция (нижняя часть) с электродвигателем и редуктором, оснащённым антиреверсным устройством (предотвращает обратный ход ленты);
  • натяжная станция (верхняя часть) со шкивом и механизмами регулировки натяжения ленты;
  • норийные трубы (секции) — разборные, изготовлены из оцинкованной стали толщиной 1,5–2,0 мм;
  • резино-тканевая лента шириной 300 мм — несущий элемент для крепления ковшей;
  • ковши — металлические сварные, крепятся к ленте с помощью болтов (по 2 болта с гайкой и шайбой на каждый ковш);
  • футерованные поверхности — зоны загрузки и разгрузки покрыты полиуретаном для снижения износа и травмирования зерна;
  • защитная и сигнальная аппаратура (опционально) — датчики, взрыворазрядники (по требованиям Ростехнадзора);
  • дополнительные элементы (опционально) — площадки обслуживания, лестницы, ограждения, входной шибер, переходы и разделители зернопроводов.

Принцип работы

Зерно поступает в загрузочный бункер и равномерно подаётся на ленту с ковшами. Лента приводится в движение приводным барабаном через ременную передачу от электродвигателя и редуктора. Ковши поднимаются вертикально вдоль шахты нории. В верхней точке происходит гравитационная разгрузка зерна через выходной патрубок. Скорость движения ленты () минимизирует механическое воздействие на материал.

Технические характеристики

  • Производительность: не менее 100 т/ч (для пшеницы с насыпной плотностью , влажностью до 11 %, засоренностью до 10 %);
  • Повреждение зерна: не более 0,5 %;
  • Ёмкость ковша: 1,53 дм³;
  • Ширина ленты: 300 мм;
  • Скорость движения ленты: 2,4 м/с;
  • Напряжение питания: 380 В;
  • Частота питающего напряжения: 50 Гц;
  • Мощность электродвигателя: 7,5 кВт;
  • Максимальная высота выгрузки зерна: до 29,2 м (зависит от количества секций);
  • Материал конструкции: оцинкованная сталь (секции), чёрный металл с порошковой покраской (станции);
  • Климатическое исполнение: «У» по ГОСТ 15150 (умеренный климат);
  • Масса: не более 2620 кг;
  • Средняя наработка на отказ: не менее 6 000 ч;
  • Срок службы до первого капремонта: не менее 5 лет;
  • Общий срок службы: не менее 10 лет;
  • Гарантийный срок: 12 месяцев с даты отгрузки.

Ключевые преимущества

  • Высокая производительность — до 100 т/ч, что подходит для крупных предприятий;
  • Минимальное травмирование зерна за счёт оптимальной скорости движения ленты и футеровки;
  • Герметичность конструкции предотвращает потери материала и пылеобразование;
  • Износостойкость благодаря оцинкованной стали и полиуретановой футеровке;
  • Надёжность редуктора с антиреверсным устройством и ременной передачей (выполняет роль предохранителя при блокировке хода ленты);
  • Простота обслуживания — разборная конструкция секций упрощает транспортировку и монтаж;
  • Безопасность — возможность оснащения датчиками и взрыворазрядниками по требованиям Ростехнадзора;
  • Универсальность монтажа — высота нории регулируется набором секций, возможна установка на открытом воздухе;
  • Долговечность — высокие показатели наработки на отказ и срока службы;
  • Оперативность обслуживания — использование отечественных двигателей упрощает замену при необходимости.

Купить норию зерновую ковшовую Н‑100‑М3 можно у ООО «Юпитер‑Про
