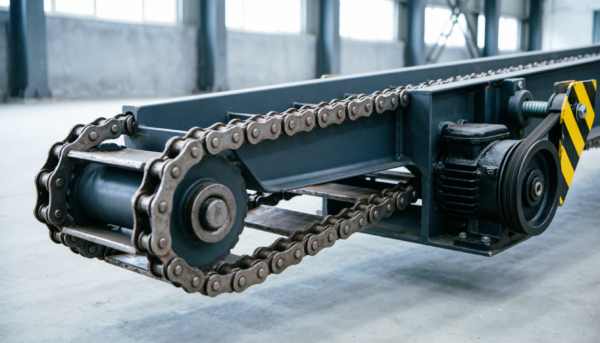

Скребковый конвейер КС3-400

Описание

Скребковый конвейер КС3‑400: назначение, устройство и характеристики

Скребковый конвейер модели КС3‑400 — промышленное оборудование для транспортировки сыпучих материалов, широко применяемое в агропромышленном комплексе, на элеваторах, зерноперерабатывающих предприятиях, комбикормовых заводах и складах сыпучих грузов.

Назначение

Конвейер предназначен для горизонтального или полого‑наклонного (до 20°) перемещения:

• зерновых культур (пшеницы, ячменя, кукурузы, ржи, овса и т. д.);
• семян масличных и бобовых культур (подсолнечника, рапса, сои и т. п.);
• комбикормов и гранулированных кормов;
• продуктов переработки зерна (отрубей, круп);
• других сыпучих материалов с аналогичными характеристиками.

Устройство и принцип работы

Конструкция конвейера включает следующие основные узлы:

• приводную станцию с мотор‑редуктором и приводной звёздочкой;
• натяжную станцию с механизмом регулировки натяжения цепи;
• тяговый орган — цепь со скребками, натянутую между звёздочками;
• короб (жёлоб) прямоугольного сечения, состоящий из проходных и разгрузочных секций;
• загрузочные и разгрузочные патрубки (могут располагаться в любой точке трассы);
• датчики контроля (подпора продукта, обрыва цепи, скорости движения);
• опорные конструкции и крепёжные элементы.

Принцип работы основан на сплошном волочении материала по днищу короба при помощи скребков, закреплённых на цепи. Благодаря силам внутреннего трения перемещается не только слой, непосредственно контактирующий со скребками, но и вышележащие слои по всему сечению короба.

Технические характеристики

• Производительность (макс.): 175 т/ч (для биологически чистого зерна с влажностью 17 % и объёмной массой 750 г/л).
• Максимальная длина транспортирования: 50 м (при работе с максимальной производительностью).
• Ширина короба: 400 мм.
• Угол наклона: до 20° к горизонтальной плоскости.
• Установленная мощность привода: рассчитывается индивидуально — зависит от длины конвейера и характеристик транспортируемого продукта.
• Климатическое исполнение: «У» категории 3 по ГОСТ 15150 (умеренный климат).
• Рабочий диапазон температур: от –10 °C до +45 °C.
• Материал изготовления: конструкционная сталь с антикоррозийным покрытием.

Ключевые преимущества

• Универсальность: подходит для разных типов сыпучих сельскохозяйственных материалов.
• Надёжность: прочная конструкция и качественные комплектующие обеспечивают долгий срок службы.
• Гибкость монтажа: возможность установки загрузочных и разгрузочных патрубков в любой точке трассы.
• Автоматизация: совместимость с системами автоматического и дистанционного управления.
• Безопасность: датчики контроля предотвращают аварийные ситуации (засоры, обрыв цепи).
• Простота обслуживания: модульная конструкция секций упрощает ремонт и замену отдельных элементов.
• Эффективность: сплошное волочение обеспечивает высокую производительность при минимальных энергозатратах.

Области применения

КС3‑400 востребован на:

• элеваторах и зернохранилищах;
• мукомольных и крупяных заводах;
• комбикормовых производствах;
• складах сыпучих минеральных удобрений;
• линиях приёмки и отгрузки зерна.

Конвейер может работать как самостоятельный транспортёр или входить в состав комплексных зерноочистительных, сушильных и перерабатывающих линий.
