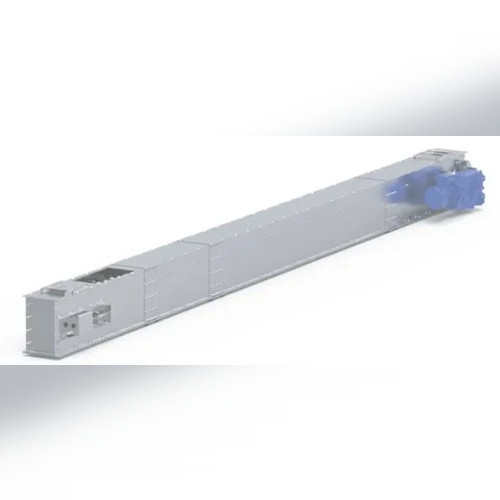

Скребковый конвейер КСП-400

Описание

Скребковый конвейер КСП‑400: назначение, устройство и характеристики

Скребковый конвейер модели КСП‑400 — промышленное оборудование для транспортировки сыпучих материалов. Широко применяется в агропромышленном комплексе, на элеваторах, зерноперерабатывающих предприятиях, комбикормовых заводах, складах сыпучих грузов и в линиях приёмки/отгрузки зерна.

Назначение

Конвейер предназначен для горизонтального или полого‑наклонного (до 15°) перемещения:

• зерновых культур (пшеницы, ячменя, кукурузы, ржи, овса и т. д.);
• семян масличных и бобовых культур (подсолнечника, рапса, сои и т. п.);
• комбикормов и гранулированных кормов;
• продуктов переработки зерна (отрубей, круп);
• сыпучих минеральных удобрений;
• других сыпучих материалов с аналогичными характеристиками (насыпной плотностью 0,2–0,9 т/м³ и температурой до +70 °C).

Устройство и принцип работы

Основные узлы конвейера:

• приводная станция с мотор‑редуктором и приводной звёздочкой;
• натяжная станция с механизмом регулировки натяжения цепи;
• тяговый орган — цепь со скребками, закреплёнными с определённым шагом;
• жёлоб (короб) прямоугольного сечения шириной 400 мм, состоящий из проходных и разгрузочных секций;
• загрузочные и разгрузочные патрубки (могут располагаться в любой точке трассы);
• датчики контроля (подпора продукта, обрыва цепи, скорости движения);
• опорные конструкции и крепёжные элементы.

Принцип работы основан на сплошном волочении материала по днищу короба при помощи скребков, закреплённых на цепи. Благодаря силам внутреннего трения перемещается не только слой, контактирующий со скребками, но и вышележащие слои по всему сечению короба.

Технические характеристики

• Производительность (макс.): 175 т/ч (для биологически чистого зерна с влажностью 17 % и объёмной массой 750 г/л).
• Максимальная длина транспортирования: 50 м (при работе с максимальной производительностью).
• Ширина короба: 400 мм.
• Угол наклона: до 15° к горизонтальной плоскости.
• Установленная мощность привода: рассчитывается индивидуально — зависит от длины конвейера и характеристик транспортируемого продукта (диапазон: 3–22 кВт).
• Скорость движения цепи: 0,69–0,85 м/с.
• Климатическое исполнение: «У» категории 3 по ГОСТ 15150 (умеренный климат).
• Рабочий диапазон температур: от –10 °C до +45 °C.
• Материал изготовления: конструкционная сталь с антикоррозийным покрытием; скребки — полимерные или металлические (в зависимости от модификации).
• Шаг скребков: 320–400 мм (оптимизирован для равномерного перемещения материала без заторов).

Ключевые преимущества

• Универсальность: подходит для разных типов сыпучих сельскохозяйственных и промышленных материалов.
• Надёжность: прочная конструкция и качественные комплектующие обеспечивают долгий срок службы.
• Гибкость монтажа: возможность установки загрузочных и разгрузочных патрубков в любой точке трассы.
• Автоматизация: совместимость с системами автоматического и дистанционного управления.
• Безопасность: датчики контроля предотвращают аварийные ситуации (засоры, обрыв цепи).
• Простота обслуживания: модульная конструкция секций упрощает ремонт и замену отдельных элементов.
• Эффективность: сплошное волочение обеспечивает высокую производительность при минимальных энергозатратах.
• Низкое травмирование продукта: использование полимерных скребков снижает повреждение зерна и гранул.

Области применения

КСП‑400 востребован на:

• элеваторах и зернохранилищах;
• мукомольных и крупяных заводах;
• комбикормовых производствах;
• складах сыпучих минеральных удобрений;
• маслоэкстракционных заводах;
• линиях приёмки и отгрузки зерна;
• предприятиях по переработке масличных культур.

Конвейер может работать как самостоятельный транспортёр или входить в состав комплексных зерноочистительных, сушильных и перерабатывающих линий.
