Модульные зерноочистители VibroMAX JCM 10222

Описание

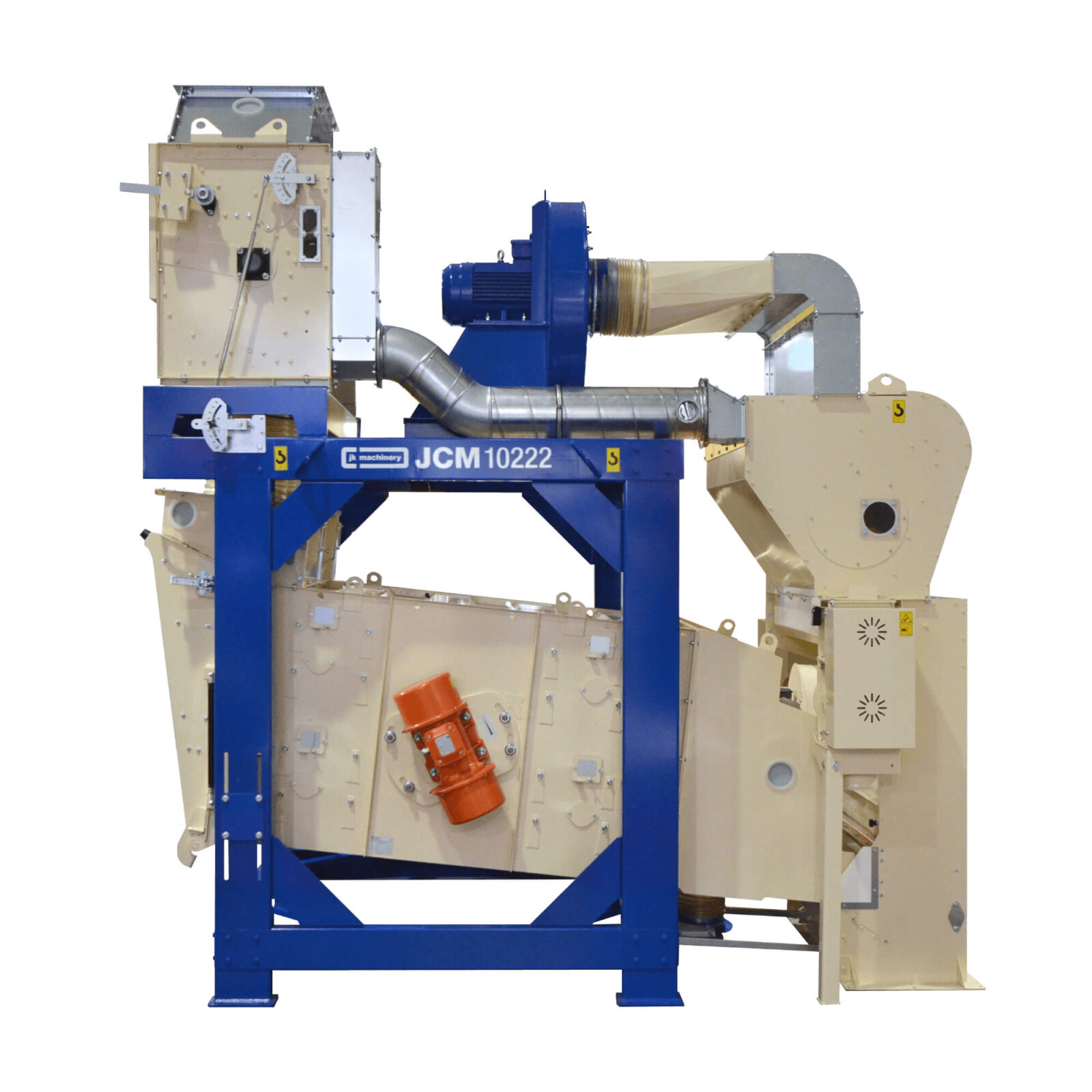

Модульные зерноочистители VibroMAX JCM 10222

Вибромакс JCM 10222 — высокопроизводительный вибрационный сепаратор (решётный очиститель) от производителя JK Machinery. Машина предназначена для предварительной, первичной очистки и точной калибровки (сортировки) всех видов сельскохозяйственных культур. Это универсальное решение для агропредприятий, стремящихся минимизировать потери из‑за сорности и битого зерна.

Назначение и области применения

VibroMAX JCM 10222 используется для:

• предварительной очистки свежеубранного зернового вороха от крупных примесей (солома, стебли, камни, комья земли);
• основной очистки зерна от мелких фракций (пыль, песок, дроблёное зерно) и лёгких примесей (полова, шелуха, семена сорняков);
• точной калибровки семенного материала по размеру и плотности;
• подготовки зерна к сушке, хранению, транспортировке и переработке;
• работы на семеноводческих хозяйствах, элеваторах, фермах, мельницах, солодовнях и других перерабатывающих предприятиях.

Принцип работы

Процесс очистки в VibroMAX JCM 10222 основан на комбинации вибрационной сепарации и аспирации:

1. Подача материала — зерно поступает в приёмный бункер и равномерно распределяется по ширине решётного стана.
2. Двойная аспирация — лёгкие примеси (пыль, шелуха) удаляются воздушным потоком на входе и выходе машины, что снижает нагрузку на решёта.
3. Вибрационная сепарация — решётный стан совершает линейные колебательные движения, обеспечивая равномерное распределение зерна по всей поверхности решёт.
4. Сортировка по размеру — зерно проходит через систему сменных решёт с отверстиями разного калибра: крупные примеси удаляются на верхнем ярусе, мелкие фракции — на нижних.
5. Калибровка — при необходимости зерно разделяется на фракции с минимальными отклонениями по размеру.
6. Разделение потоков — очищенное зерно, крупные и лёгкие отходы направляются в разные выгрузные каналы.
7. Контроль качества — оператор может регулировать:
   • амплитуду и частоту вибрации;
   • интенсивность воздушного потока;
   • наклон решёт;
   • скорость подачи материала.

Конструкция и ключевые компоненты

Основные узлы VibroMAX JCM 10222:

• Приёмный бункер с питающим устройством — обеспечивает равномерную подачу зерна.
• Вибрационный решётный стан с модульной системой сит — позволяет быстро менять решёта под разные культуры (от мелкого рапса до крупной кукурузы).
• Система самоочистки решёт (упругие шарики) — предотвращает забивание ячеек.
• Двойная аспирационная система с вентилятором и регулируемыми каналами — эффективно удаляет лёгкие примеси на входе и выходе.
• Выгрузные транспортёры или патрубки — направляют очищенное зерно и отходы в разные потоки.
• Приводной механизм (электродвигатель мощностью 7 кВт) — обеспечивает работу всех узлов.
• Панель управления — позволяет настраивать режимы работы.
• Защитные кожухи и уплотнения — снижают пылевыделение и повышают безопасность.
• Рама с виброизоляторами — гасит вибрации, снижает нагрузку на фундамент.
• Смотровые окна и люки обслуживания — обеспечивают визуальный контроль и доступ для чистки.

Преимущества модели

• Универсальность — подходит для широкого спектра культур: пшеница, ячмень, кукуруза, рапс, горох, подсолнечник, мелкие семена трав и др.
• Бережная очистка — вибрационное движение не травмирует зерно, что критично для семенного материала.
• Высокая эффективность — удаление до 95–98 % примесей за один проход.
• Модульная система сит — быстрая замена решёт под разные культуры и задачи.
• Двойная аспирация — снижает нагрузку на решёта и повышает качество очистки.
• Простота обслуживания — лёгкий доступ к узлам, быстрая замена компонентов.
• Энергоэффективность — оптимизированное энергопотребление при производительности до 100 т/ч.
• Компактность — небольшие габариты позволяют интегрировать машину в существующие линии.
• Надёжность — прочная конструкция, износостойкие материалы, защита от перегрузок.
• Экологичность — закрытая система аспирации минимизирует пылевыделение.

Технические характеристики (ориентировочные)

• Производительность — до 100 т/ч (в зависимости от культуры и степени засоренности).
• Суммарная мощность — 7 кВт.
• Тип — стационарный.
• Габариты (Д × Ш × В) — уточняется в зависимости от комплектации.
• Вес — уточняется в зависимости от комплектации.
• Амплитуда вибрации — регулируемая.
• Частота вибрации — настраиваемая.
• Напряжение питания — 380 В, 50 Гц.
• Эффективность очистки — до 98 %.

Особенности эксплуатации

• Может работать как самостоятельное устройство или в составе комплексной зерноочистительной линии.
• Требует ровной площадки для установки и подключения к электросети.
• Регулярное обслуживание включает очистку решёт, проверку состояния вентилятора, смазку узлов и контроль герметичности аспирационной системы.
• Оптимальная работа достигается при стабильной подаче материала и корректной настройке параметров очистки.

---

VibroMAX JCM 10222 — это баланс между высокой производительностью и ювелирной точностью. Машина превращает груду урожая в товарный продукт высшего класса, повышая рентабельность производства и соответствие стандартам качества.
