Модульная зерноочистительная машина VibroMAX JCM 10122

Описание

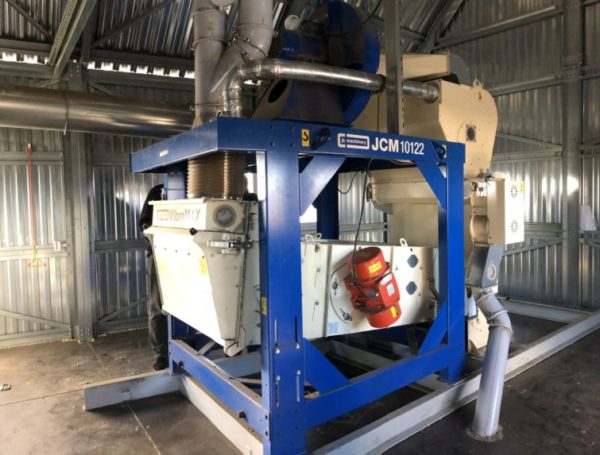

Модульная зерноочистительная машина Вибромакс JCM 10122

VibroMAX JCM 10122 — компактная модульная зерноочистительная машина вибрационного типа от производителя JK Machinery. Модель разработана для средних агрохозяйств, семенных заводов и перерабатывающих предприятий. Она обеспечивает качественную очистку и калибровку зерновых, зернобобовых, крупяных и масличных культур с производительностью до 80 т/ч.

Назначение и области применения

VibroMAX JCM 10122 используется для:

• предварительной очистки свежеубранного зернового вороха от крупных примесей (солома, стебли, камни, комья земли);
• основной очистки зерна от мелких фракций (пыль, песок, дроблёное зерно) и лёгких примесей (полова, шелуха, семена сорняков);
• калибровки семенного материала по размеру и плотности с высокой точностью;
• подготовки зерна к сушке, активному вентилированию, хранению и дальнейшей переработке;
• работы в составе стационарных зерноочистительных линий или как самостоятельное оборудование;
• обработки широкого спектра культур: пшеницы, ячменя, овса, кукурузы, подсолнечника, рапса, гороха, гречихи, проса и др.

Принцип работы

Процесс очистки в VibroMAX JCM 10122 основан на комбинации вибрационной сепарации и аспирации:

1. Подача материала — зерно поступает в приёмный бункер и равномерно распределяется по ширине решётного стана с помощью питающего устройства.
2. Аспирация — лёгкий воздушный поток удаляет полову, пыль и лёгкие семена сорняков в аспирационной камере.
3. Вибрационная сепарация — решётный стан совершает колебательные движения, обеспечивая равномерное продвижение зерна по поверхности решёт.
4. Сортировка по размеру — зерно проходит через систему сменных решёт с отверстиями разного калибра:
   • на верхнем ярусе удаляются крупные примеси;
   • на средних решётах отсеиваются фракции, близкие по размеру к целевому зерну;
   • на нижних решётах удаляются мелкие примеси и дроблёное зерно.
5. Калибровка (при необходимости) — разделение зерна на фракции для получения семенного материала с минимальными отклонениями по размеру.
6. Разделение потоков — очищенное зерно, крупные и лёгкие отходы направляются в разные выгрузные каналы (бункеры или транспортёры).
7. Контроль качества — оператор может регулировать:
   • амплитуду и частоту вибрации решётного стана;
   • интенсивность воздушного потока;
   • наклон решёт;
   • скорость подачи материала.

Конструкция и ключевые компоненты

Основные узлы VibroMAX JCM 10122:

• Приёмный бункер с питающим устройством — обеспечивает равномерную подачу зерна в машину.
• Вибрационный решётный стан из 2–3 ярусов с набором сменных решёт — очищает зерно от крупных и мелких примесей.
• Система самоочистки решёт (резиновые шарики или щётки) — предотвращает забивание ячеек.
• Аспирационная система с вентилятором и регулируемыми каналами — удаляет лёгкие примеси воздушным потоком.
• Выгрузные транспортёры или патрубки — направляют очищенное зерно и отходы в разные потоки.
• Приводной механизм (электродвигатель) — обеспечивает работу всех узлов.
• Панель управления — позволяет оперативно менять режимы работы и контролировать нагрузку.
• Защитные кожухи и уплотнения — снижают пылевыделение и повышают безопасность эксплуатации.
• Рама с виброизоляторами — гасит вибрации, снижает нагрузку на фундамент.
• Смотровые окна и люки обслуживания — обеспечивают визуальный контроль и доступ для чистки.

Преимущества модели

• Компактность — небольшие габариты позволяют устанавливать машину в условиях ограниченного пространства.
• Модульность — быстрая замена решёт под разные культуры и задачи.
• Универсальность — подходит для широкого спектра зерновых, зернобобовых и масличных культур.
• Высокая эффективность — удаление до 95 % примесей за один проход.
• Бережная очистка — вибрационное движение не травмирует зерно, что критично для семенного материала.
• Простота обслуживания — быстрый доступ к решётам и узлам, модульная замена компонентов.
• Энергоэффективность — оптимизированное энергопотребление при производительности до 80 т/ч.
• Надёжность — прочная конструкция, износостойкие материалы, защита от перегрузок.
• Экологичность — закрытая система аспирации с фильтрами минимизирует пылевыделение.

Технические характеристики (ориентировочные)

• Производительность:
  • предварительная очистка — до 80 т/ч;
  • основная очистка — до 50–60 т/ч;
  • калибровка семян — до 30–40 т/ч.
• Площадь решёт — 4–6 м².
• Мощность двигателя — 5,5–7,5 кВт.
• Габариты (Д × Ш × В) — 3800 × 1800 × 2800 мм.
• Вес — около 2800 кг.
• Диапазон регулировки воздушного потока — 6000–10 000 м³/ч.
• Амплитуда вибрации — регулируемая, 3–6 мм.
• Частота вибрации — 300–500 кол/мин.
• Уровень шума — не более 82 дБ.
• Напряжение питания — 380 В, 50 Гц.
• Эффективность очистки — до 95 %.

Особенности эксплуатации

• Может работать как самостоятельное устройство или в составе комплексной зерноочистительной линии.
• Требует ровной площадки для установки и подключения к электросети.
• Регулярное обслуживание включает очистку решёт, проверку натяжения ремней, смазку узлов и контроль состояния фильтров аспирации.
• Оптимальная работа достигается при стабильной подаче материала и корректной настройке параметров очистки.
• Перед запуском необходимо проверить герметичность соединений аспирационной системы и надёжность креплений вибрационного механизма.

---

VibroMAX JCM 10122 — оптимальное решение для средних хозяйств, которым нужна надёжная, компактная и эффективная зерноочистительная техника. Машина повышает качество зерна, снижает потери и окупается за счёт роста рентабельности производства.

Для получения более детальной информации о конкретных опциях, моделях и условиях поставки рекомендуется обратиться к сотруднику компании ООО Юпитер-про
